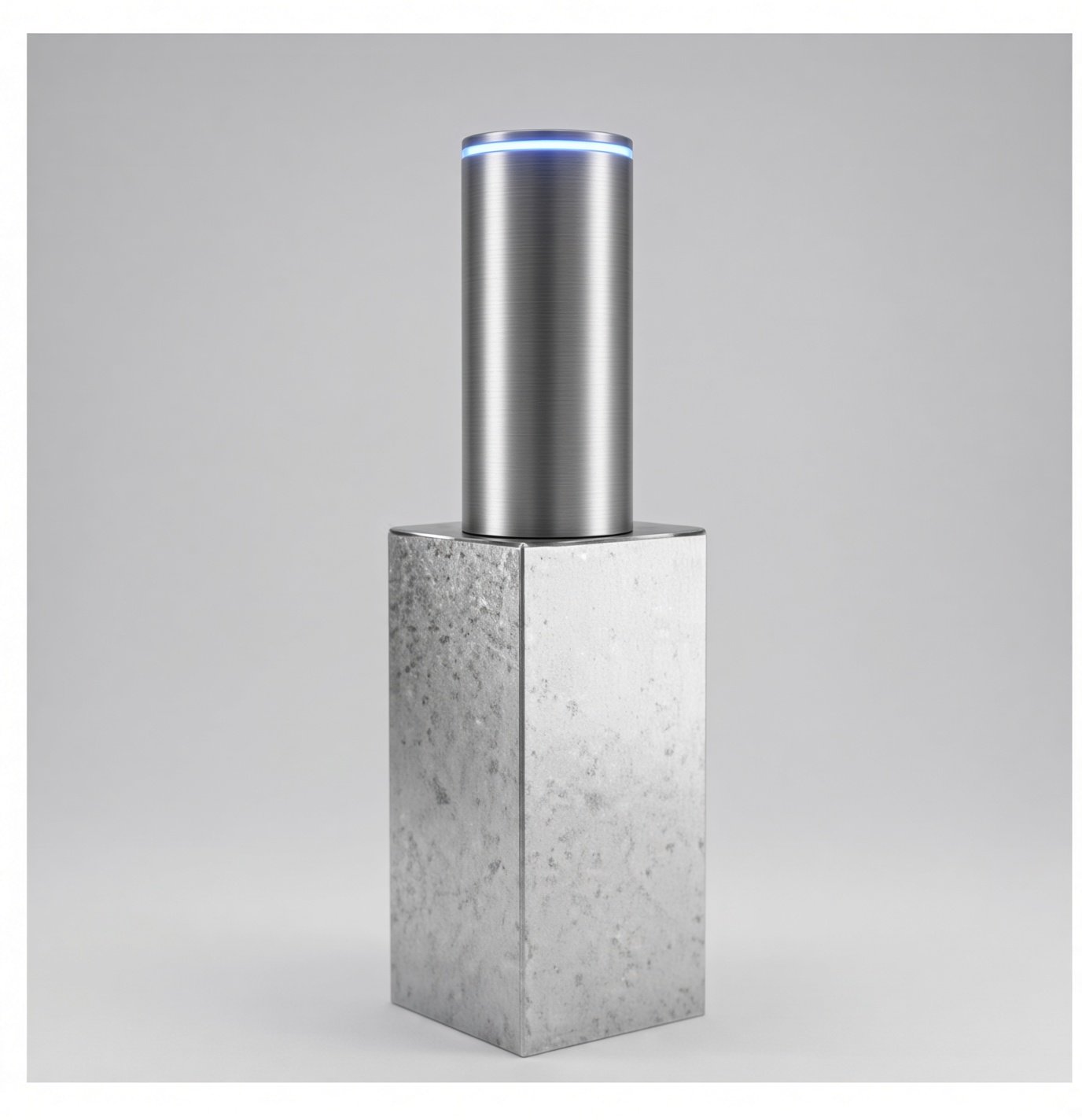

Borne automatique électromécanique Bolton Ø 220 × 500 mm

Fût : acier inoxydable AISI 304, finition satinée.
DIAMÈTRE DU FÛT : Ø 220 mm.
HAUTEUR DU FÛT : 500 mm.
ÉPAISSEUR DU FÛT : 8 mm.
TEMPS DE MONTÉE : 9 secondes.
TEMPÉRATURE DE FONCTIONNEMENT : de -20 °C à +80 °C.
ALIMENTATION DU MOTEUR : 230 V – 50 Hz.
CÂBLE DE RACCORDEMENT ÉLECTRIQUE : 20 mètres.
BANDE RÉFLÉCHISSANTE : 25 mm, classe III.

Tension moteur : 24 V

2 télécommandes

Guide d’installation

Valable pour la quasi-totalité de nos bornes automatiques. Sur les versions à batterie, aucun câblage n’est nécessaire jusqu’au coffret : ignorez la gaine annelée et l’étape 7.

Contenu du kit : caisson de fondation, borne avec son mécanisme, coffret de commande et 20 m de câble.

Étapes

1. Fouille : creusez un trou de 370 mm de diamètre, sur une profondeur recommandée de 850 mm.
2. Gravier : versez une couche de gravier au fond.
3. Caisson de fondation : mesurez la hauteur de votre caisson (environ 69 cm selon le modèle) et complétez avec du gravier jusqu’à ce qu’il arrive au ras de l’enrobé une fois posé.
4. Avant de couler le béton : obturez soigneusement le boîtier de raccordement latéral pour que le ciment n’y pénètre pas : c’est là que vous ferez ensuite les branchements. Posez la gaine annelée, avec son tire-fil, du caisson jusqu’au coffret de commande.
5. Béton : remplissez autour du caisson avec du ciment ou du béton, au ras du sol.
6. Séchage : laissez sécher 24 à 48 heures.
7. Câblage : passez le câble dans la gaine. Il comporte 4 fils : 2 pour les LED et 2 pour le moteur. Raccordez le coffret en suivant les repères de la notice.
8. Branchement facilité : descendez la borne dans le caisson en la calant avec deux tasseaux de 50 mm, un de chaque côté, pour brancher le boîtier sans effort.
9. Fermeture : rangez les câbles, retirez les tasseaux, descendez la borne, alignez les filetages et vissez le capot supérieur.
10. Essai : effectuez plusieurs cycles de montée et de descente. La borne se commande avec les télécommandes et avec l’application, mais pas par WhatsApp. Si votre modèle le permet, appairez les télécommandes et installez l’application en suivant la notice.
